Vom digitalen Modell zur gebauten Realität: Shenzhen Science & Technology Museum
Ein Museum als Schnittstelle zwischen digitalem Entwurf und gebauter Realität: Das Shenzhen Science & Technology Museum zeigt, wie BIM, Simulation und robotische Fertigung Architektur neu definieren. Ein Projekt, das digitale Präzision konsequent in gebaute Form übersetzt.
Zentrum für Wissen, Forschung und Vernetzung

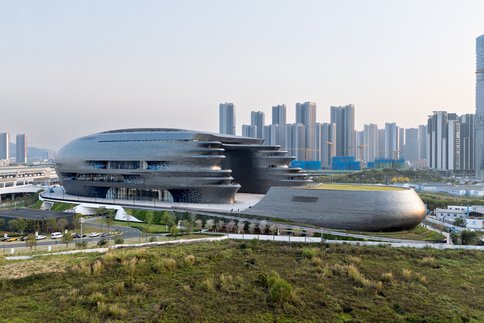

Das von Zaha Hadid Architects entworfene Shenzhen Science & Technology Museum ist als zentraler Wissens- und Innovationsbaustein im neu entstehenden Guangming District konzipiert. In unmittelbarer Nähe zur Metrostation und als Gelenk zwischen Stadt und Science Park übernimmt das Gebäude eine städtebauliche Scharnierfunktion. Als bedeutender Besuchermagnet der Greater Bay Area ist es zugleich Teil eines regionalen Netzwerks aus Technologieunternehmen, Universitäten und Forschungseinrichtungen. Der zur Stadt gerichtete, kompakte Baukörper markiert einen klaren urbanen Ankerpunkt, während sich die Struktur parkseitig in eine Abfolge von Terrassen und begehbaren Ebenen auflöst. Diese verzahnen Ausstellungsflächen, Aufenthaltsbereiche und Landschaft miteinander und fungieren zugleich als funktionale Erweiterung der um das Atrium organisierten Innenräume.
Die innere Organisation folgt diesem Ansatz: Das zentrale Atrium fungiert als räumliches Orientierungssystem, aus dem sich Galerien, Theater, Forschungs- und Bildungsbereiche entwickeln. Mit seiner großflächigen Verglasung zum Park hin löst es die Grenze zwischen Innen- und Außenraum bewusst auf und bildet den Ausgangspunkt für die Besucherführung. Die daraus resultierende formale und funktionale Komplexität ist kein dekoratives Mittel, sondern Voraussetzung für einen Entwurfsprozess, der von Beginn an auf digitale Präzision und Prozessintegration angewiesen ist.
BIM als Entwurfs- und Entscheidungsinstrument
Bereits in der Entwurfsphase wurde BIM als verbindendes Arbeitsinstrument eingesetzt, das internationale Planungsteams und lokale Partner in einem gemeinsamen digitalen Modell zusammenführte. Unterschiedliche Softwareumgebungen, Entwurfsansätze und Fachdisziplinen wurden in einem konsistenten Datenmodell koordiniert. Dadurch wurden räumliche Abhängigkeiten, konstruktive Randbedingungen und Nutzungsanforderungen frühzeitig überprüfbar. Parallel dazu kamen computergestützte Umwelt- und Klimasimulationen zum Einsatz, mit denen die Gebäudeform, die Orientierung, die Terrassierung und der Fassadenaufbau im Hinblick auf Sonneneinstrahlung, Wind, Feuchte und den thermischen Komfort des subtropischen Standorts optimiert wurden.

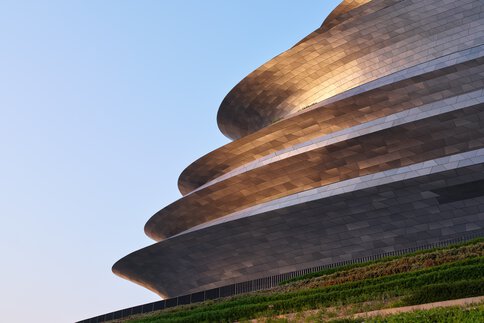

Dieser Ansatz war prägend für die Entwicklung der Gebäudehülle mit ihren mehr als 90.000 individuell geformten Edelstahlpaneelen. Deren Geometrie, Krümmung und Systematik wurden im BIM-Modell parametrisch analysiert und optimiert. Das digitale Modell diente dabei als Entscheidungsinstrument, mit dem sich Entwurfs- und Konstruktionsvarianten in Bezug auf Form, Konstruktion sowie Fertigungsaufwand, Bauzeit und Kosten vergleichen ließen. Gestalterische Entscheidungen konnten so frühzeitig mit ihren baulichen Konsequenzen verknüpft und gezielt angepasst werden. Zugleich unterstützte BIM die Normierung und Standardisierung komplexer Sonderlösungen. Wiederkehrende Bauteilfamilien, Paneeltypen und Anschlussdetails wurden aus der Gesamtgeometrie abgeleitet und in regelbasierte Systeme überführt. So entstand innerhalb der hochdifferenzierten Architektur eine konstruktive Ordnung, die industrielle Fertigung, Qualitätssicherung und logistische Abläufe wesentlich vereinfachte. Das BIM-Modell fungierte somit nicht als nachgelagertes Planungswerkzeug, sondern als operatives Medium zur Übersetzung architektonischer Intentionen in baubare Systeme.
Digitaler Zwilling und Bauprozess
In der Ausführungsphase wurde das digitale Modell konsequent zu einem digitalen Zwilling weiterentwickelt. Der Stahlrohbau des Museums wurde mittels 3D-Scanning erfasst und als Punktwolkenmodell in das bestehende BIM-System integriert. Ein Netzwerk definierter Kontrollpunkte ermöglichte den kontinuierlichen Abgleich zwischen digitalem Modell und realem Baufortschritt. Dadurch wurden geometrische Abweichungen frühzeitig erkenn- und steuerbar. Der digitale Zwilling diente somit der operativen Kontrolle von Geometrie, Toleranzen und Montageabfolgen und bildete die Grundlage für die präzise Umsetzung der komplexen Freiformarchitektur.
Auf dieser Basis kamen robotergestützte Vermessungs- und Positionierungssysteme zum Einsatz, die Einbaupunkte direkt aus dem digitalen Modell auf die Baustelle übertrugen. Ergänzend kamen robotische Mehrpunkt-Formgebungsverfahren zum Einsatz, um die gekrümmten Fassadenelemente mit hoher Maßgenauigkeit herzustellen. In Verbindung mit RFID-basiertem Materialtracking entstand ein durchgängiges System, in dem Planung, Fertigung und Ausführung synchronisiert wurden. So konnte die komplexe architektonische Figur in ihrer räumlichen Klarheit umgesetzt werden, ohne dass die zugrunde liegende Entwurfsidee zugunsten konstruktiver Zwänge reduziert wurde.
Projektdaten
Bauherr:The Bureau of Public Works of Shenzhen Municipality
Nutzer: The Shenzhen Association for Science and Technology
Entwurf / Design: Zaha Hadid Architects (ZHA)
in Kooperation mit Beijing Institute of Architectural Design Co. Ltd. (BIAD)
